Zentrale



Eigenschaften :

  • Ausgangsstrom ca. 3A
  • elektronischer Kurzschlußschutz
  • 2 LED's zur Statusanzeige
  • Speichern und Abrufen der SX-Bus Daten
  • 3 SX-Busse, einer zum Fahren, zwei zum Schalten und Melden
  • SX-Busse einzeln mit ca. 1A abgesichert
  • SX-Busse und Gleis können mit unterschiedlichen Trafos versorgt werden
  • eingebautes Interface mit 19200 Baud (kompatibel zum Trix Interface),
    Zugriff auf alle drei SX-Busse
  • RS-232C Schnittstelle galvanisch getrennt
  • Lokdecoderprogrammierung während des Fahrbetriebs durch separaten Anschluß für Programmiergleis

Anschlüsse :

  • 3 Buchsen für SX - Bus
  • 4 - polige steckbare Schraubklemme zum Trafoanschluß
  • 2 - polige steckbare Schraubklemme zum Gleisanschluß
  • 2 - polige steckbare Schraubklemme zum Programmiergleisanschluß
  • 2 - polige steckbare Schraubklemme Masse
  • 9 - polige SUB - D Buchse für die RS-232C Schnittstelle

Unter dem Punkt Dokumentation können der Schaltplan, eine Stückliste, die Anleitung sowie Hinweise zum Nachbauen heruntergeladen werden.

Anleitung      Schaltplan      Erhältliche Teile      Dokumentation

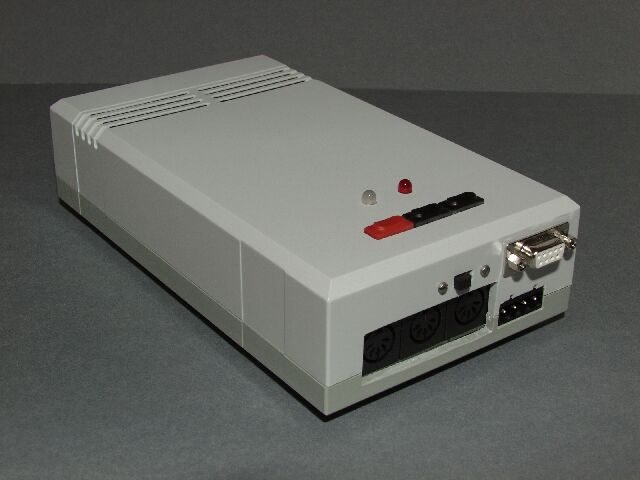

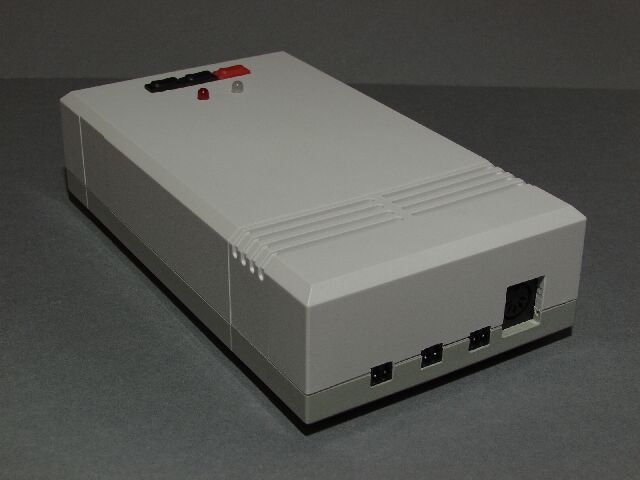

Ansicht 1 Zentrale Ansicht 2 Zentrale

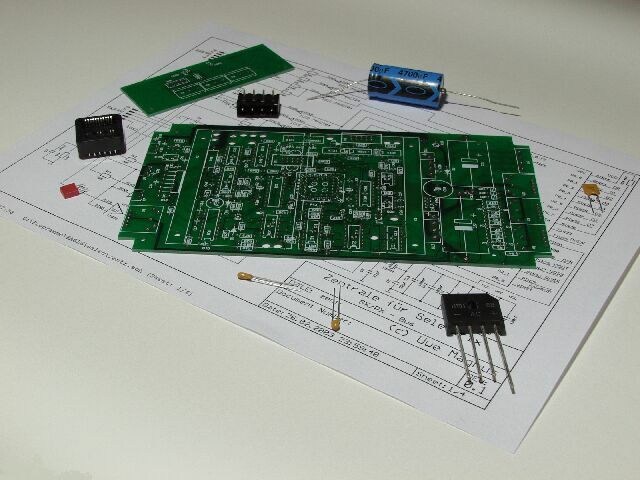

Platinen Zentrale

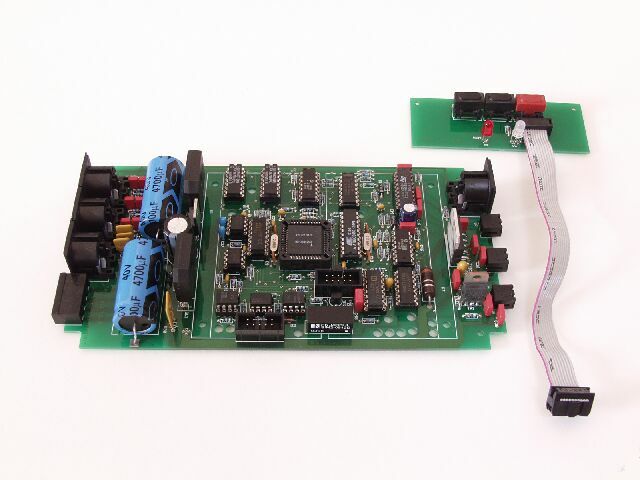

bestückte Platinen Zentrale

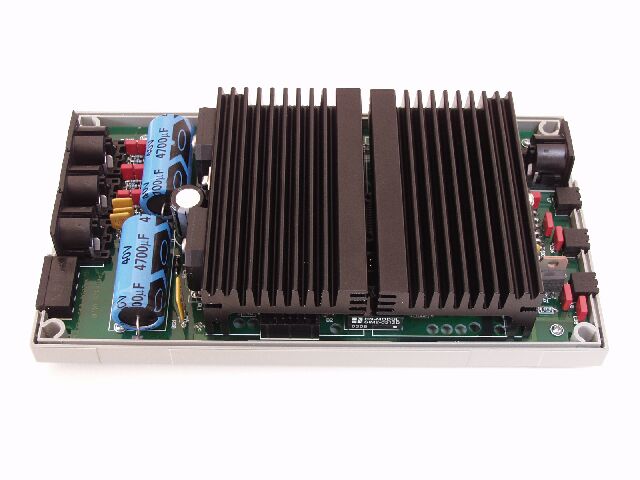

Platine im Gehäuse
