Bau der PacoMouseCYD
Im Stummiforum gibt es einen Beitrag zum Selbstbau einer WLAN Mouse (PacoMouseCYD).
Diese WLAN Mouse wollte ich nachbauen. Um die WLAN Mouse mit einer Selectrix Zentrale zu betreiben, habe ich das WLAN-Modul der Firma Stärz.
Da ich einen 3D Drucker habe, könnte ich ein passendes Gehäuse selbst drucken. Das wollte ich aber nicht, da mir die Oberfläche des Druckes nicht so gut gefällt, jedenfalls nicht für ein Gehäuse, das man in der Hand hält.
Also habe ich ein fertiges Kunststoffgehäuse passend bearbeitet. Das Gehäuse ist der Typ 2515 von Strapubox (gibt es z.B. bei Pollin, Artikel-Nr.: 460433.)

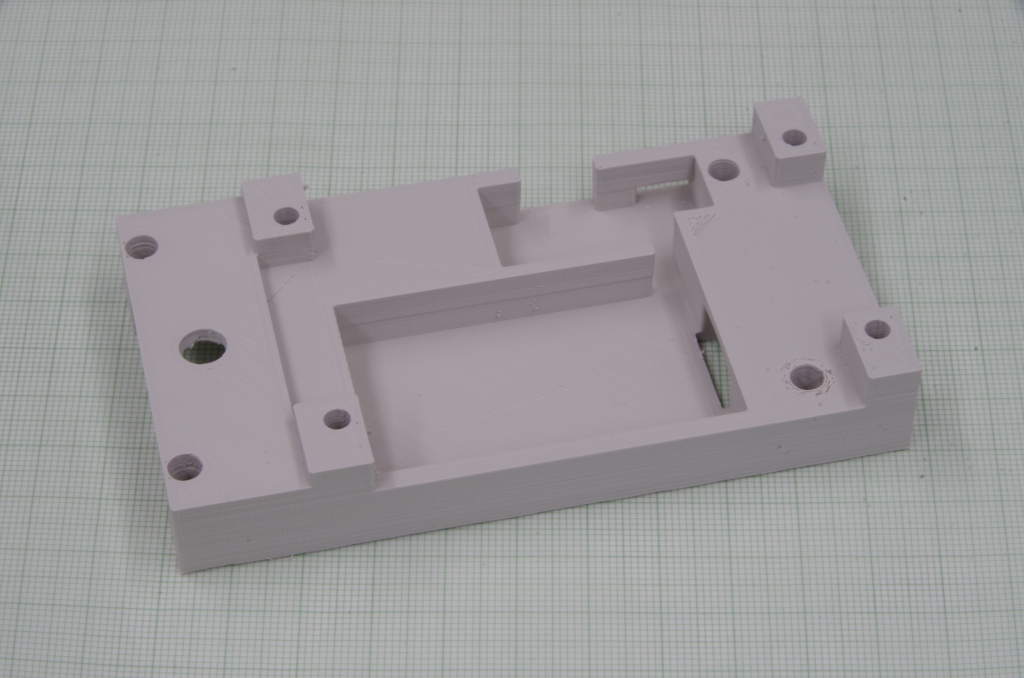

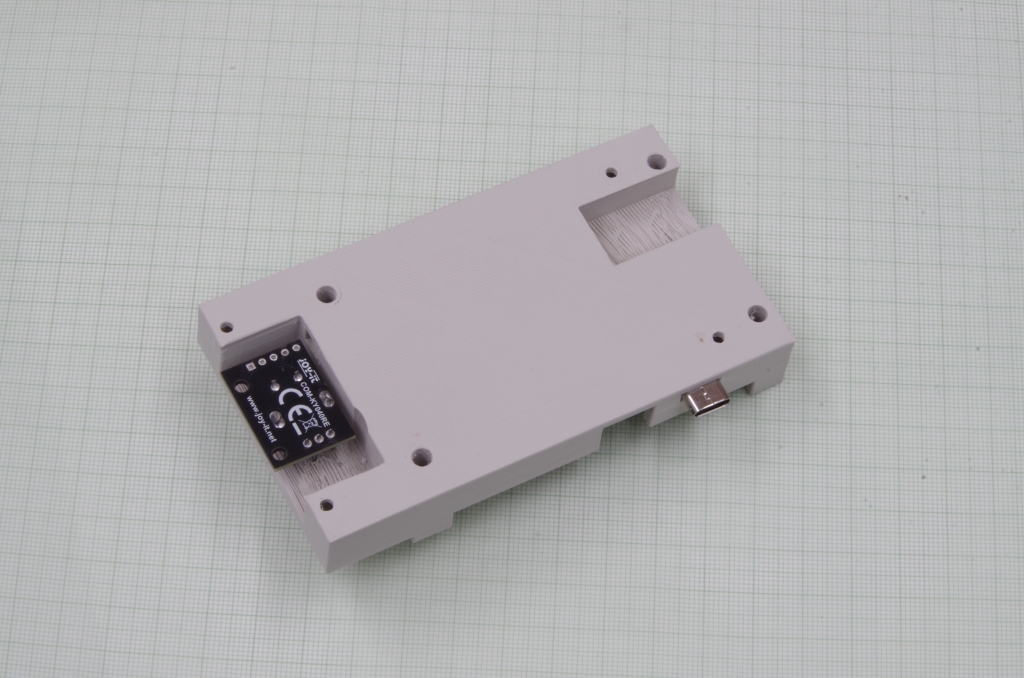

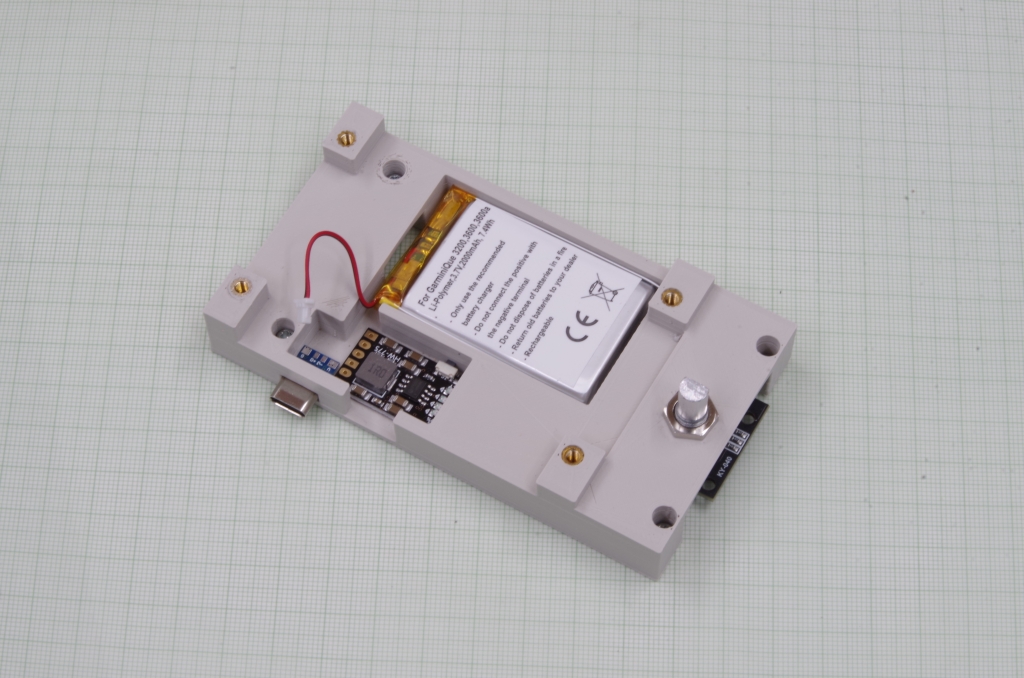

Zur Montage der Einzelteile im Gehäuse habe ich ein Teil mit dem 3D Drucker gedruckt. Die STL Datei kann hier heruntergeladen werden : Halter als STL Datei

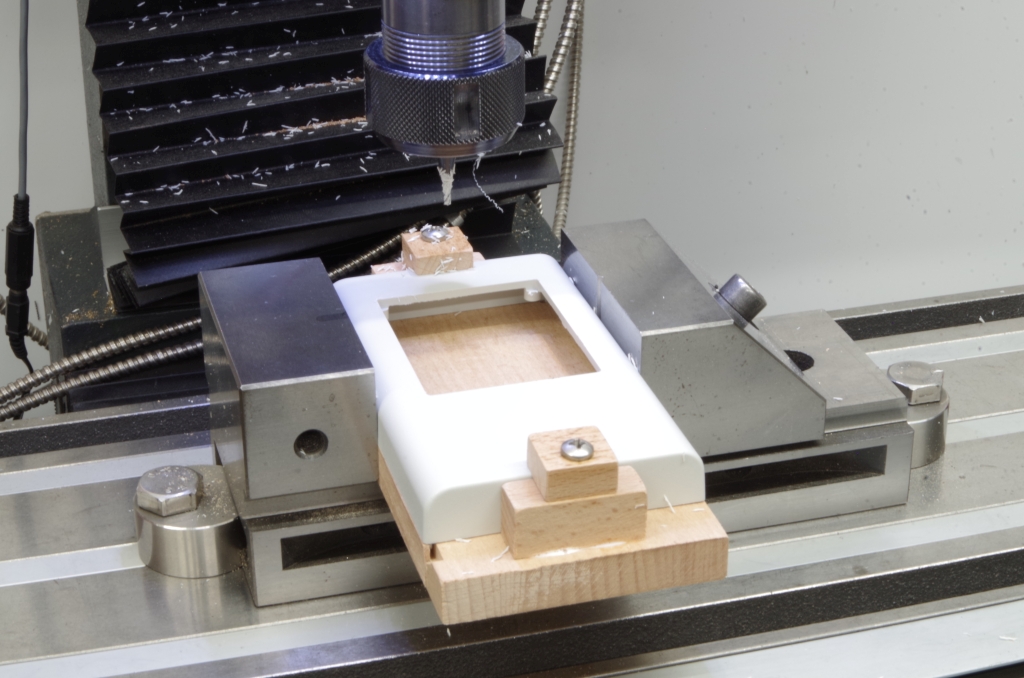

Um das Gehäuse bearbeiten zu können, habe ich eine Einspannvorrichtung aus Holz gemacht, ansonsten kann man die beiden Gehäuseteile nicht vernünftig festspannen.
Zum Laden des Lithium Akkus habe ich eine Schaltung benutzt, die am Ausgang 5V liefert und mit vier Leuchtdioden den Ladezustand des Akkus anzeigt
(heißt bei Reichelt "DEBO 4IN1 3.7LI"). Der Akku stammt auch von Reichelt, Artikel "AKKU GPS GAR1",
er hat eine Kapazität von 2000mAh.
Um den Ladezustand des Akkus sehen zu können, habe ich vier Leuchtdioden parallel zu den Leuchtdioden auf der Ladeplatine angeschlossen. Die Leuchtdioden haben 2mm Durchmesser.

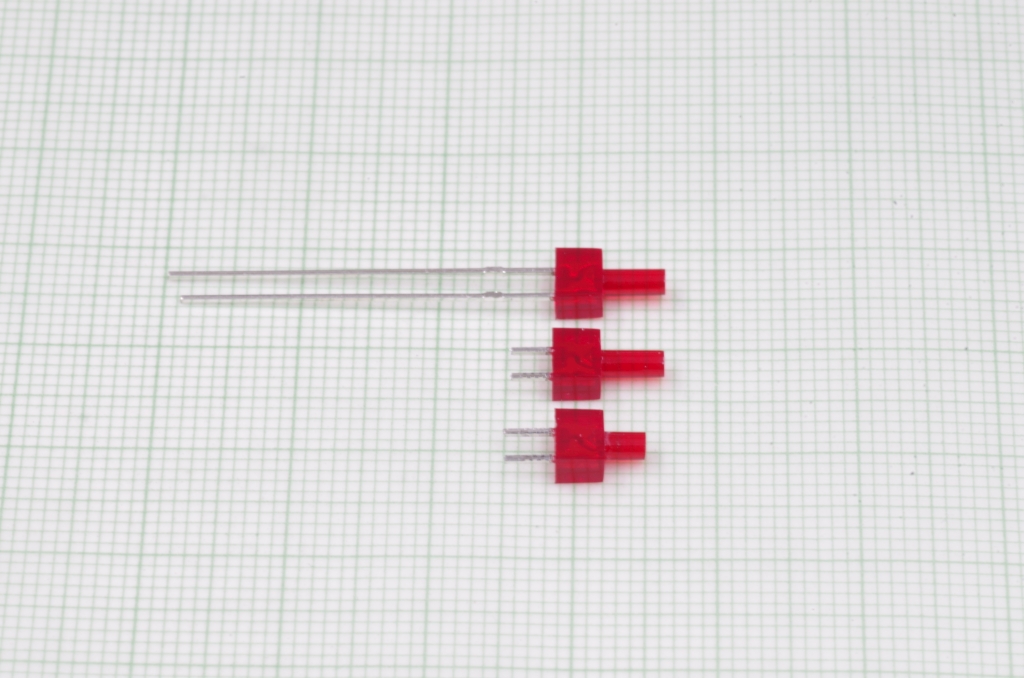

Die Anschlüsse und die Länge der Leuchtdioden müssen noch gekürzt werden, die LEDs um 1,8 mm.

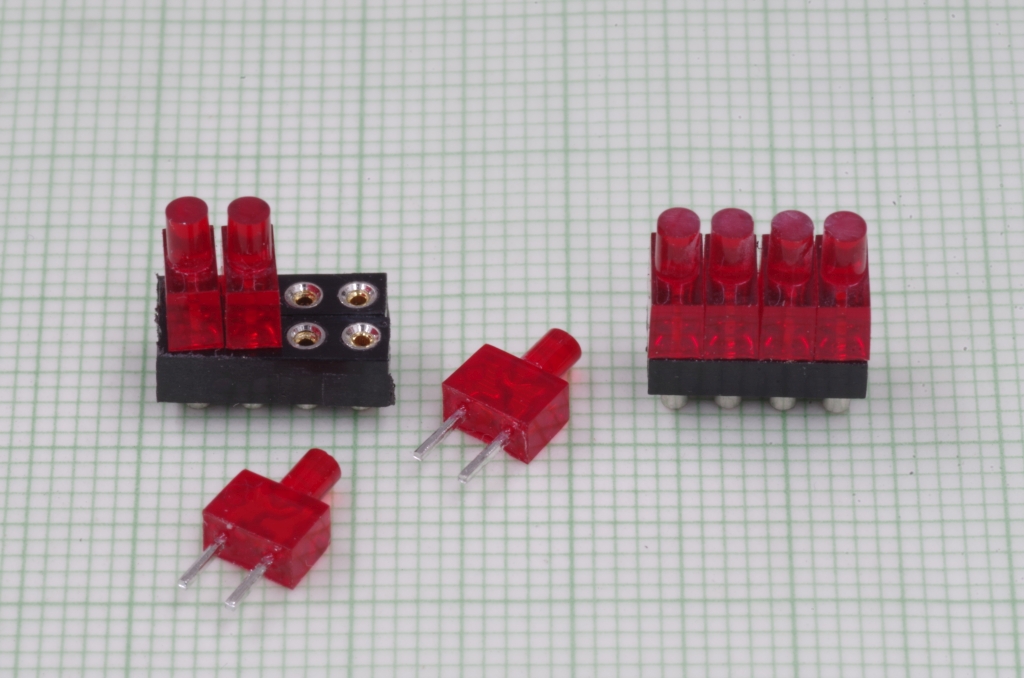

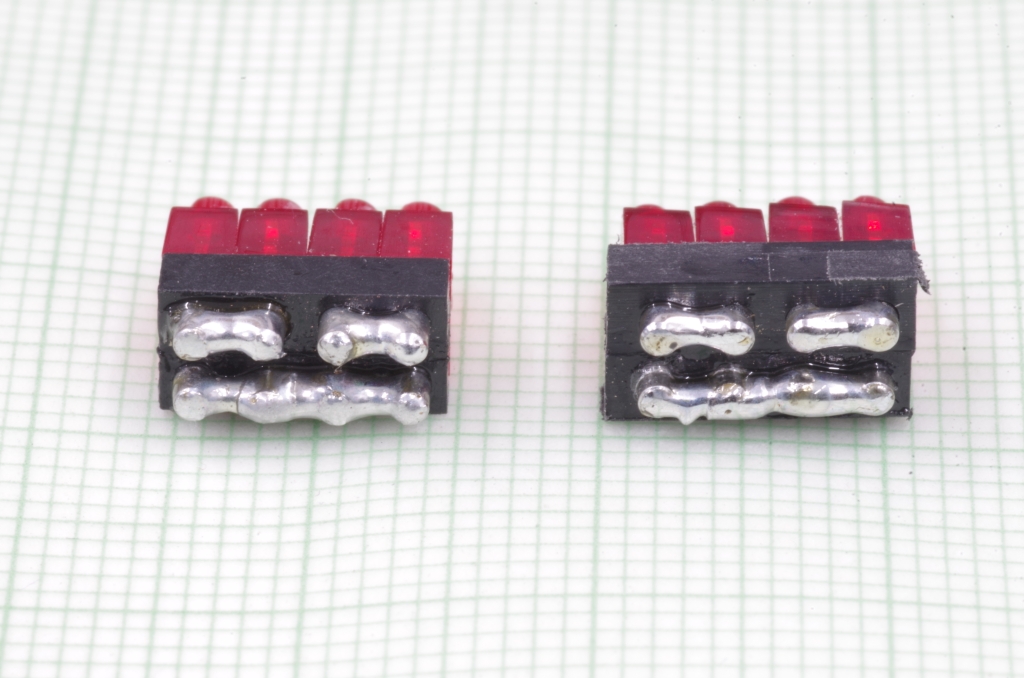

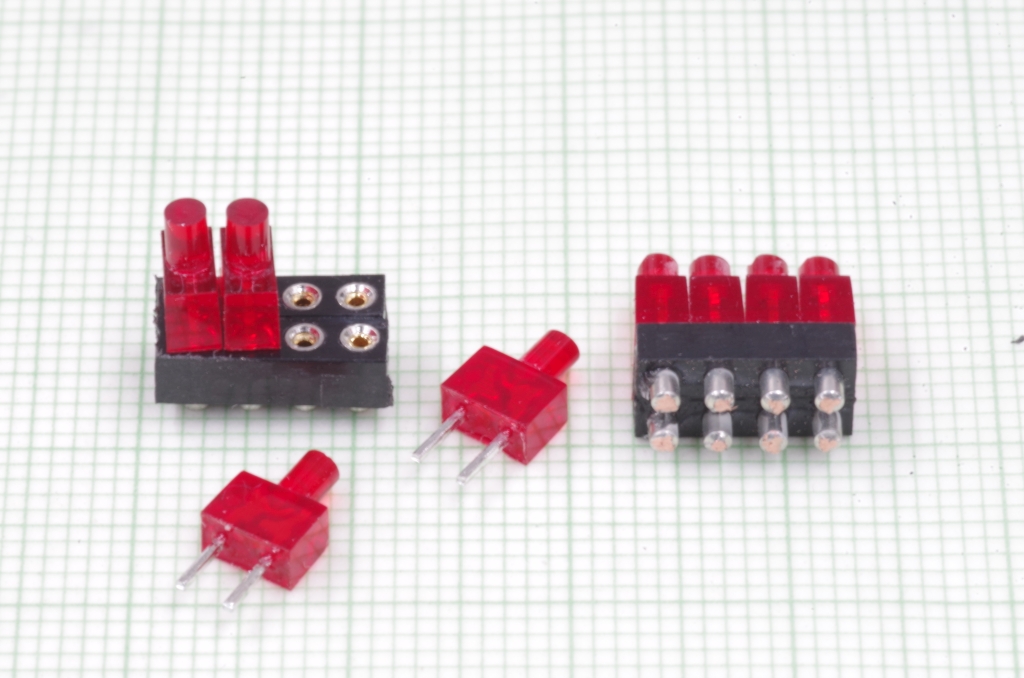

Von einem Präzisions-IC Sockel habe ich Teile mit vier Kontakten abgetrennt, in zwei dieser Kontaktreihen werden die LEDs gesteckt. Die dünnen Kontaktpins der Kontakte werden entfernt.
Die LEDs sind mit ihren Anoden/Kathoden Anschlüssen versetzt eingesteckt, es werden nur drei Kabel zum Anschluss an die Ladeplatine benötigt.

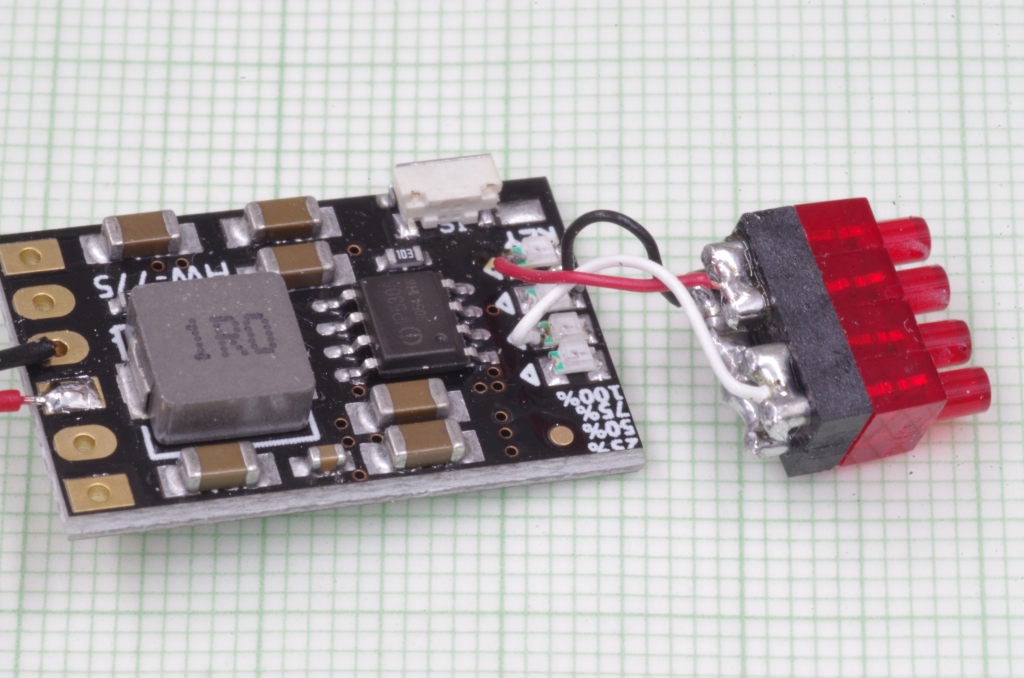

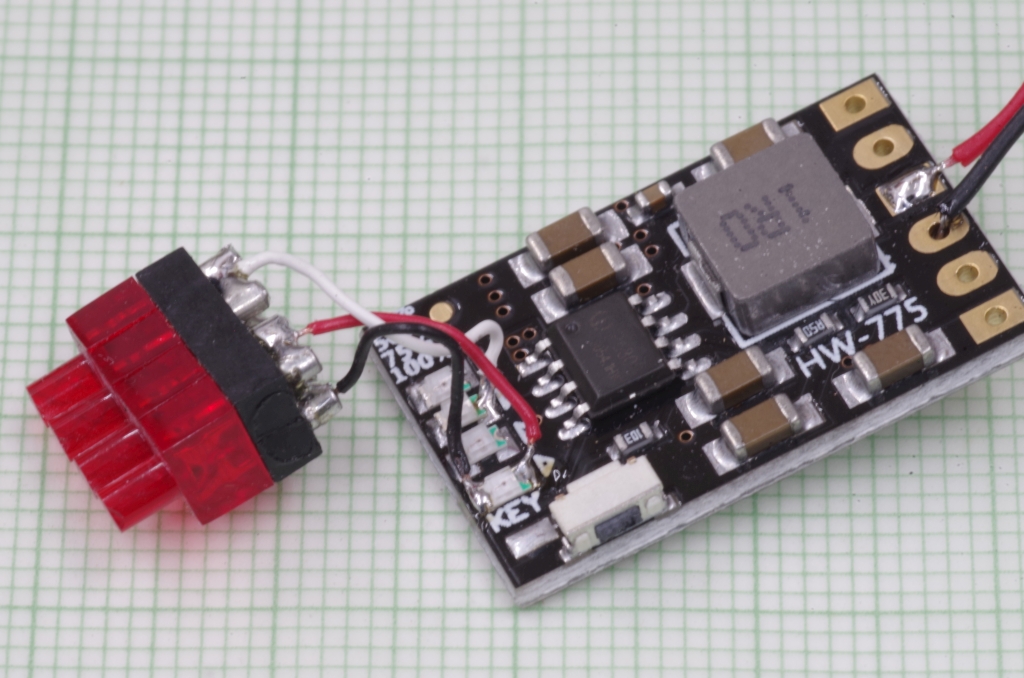

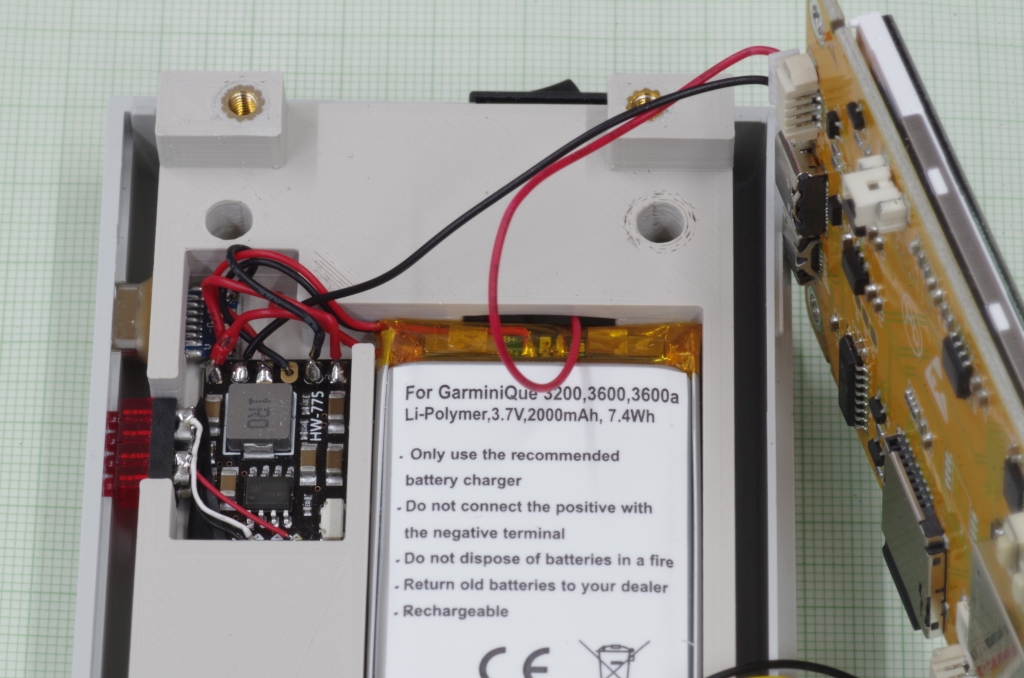

Anschluss an die Ladeplatine.

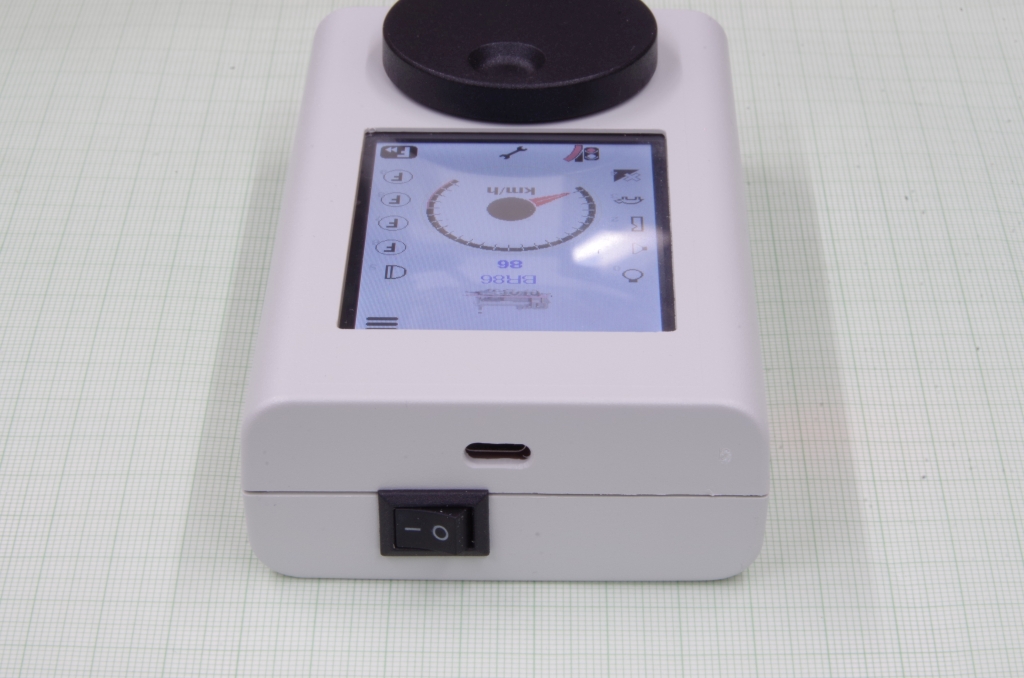

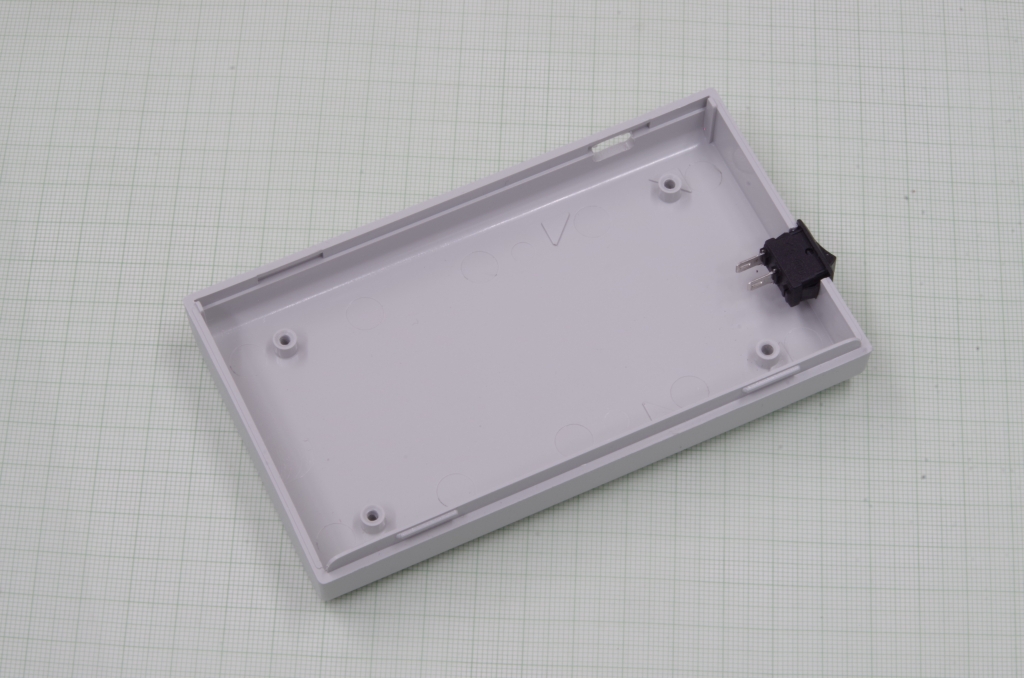

Im Gehäuseunterteil ist ein Wippschalter zum Ein-/Ausschalten untergebracht.

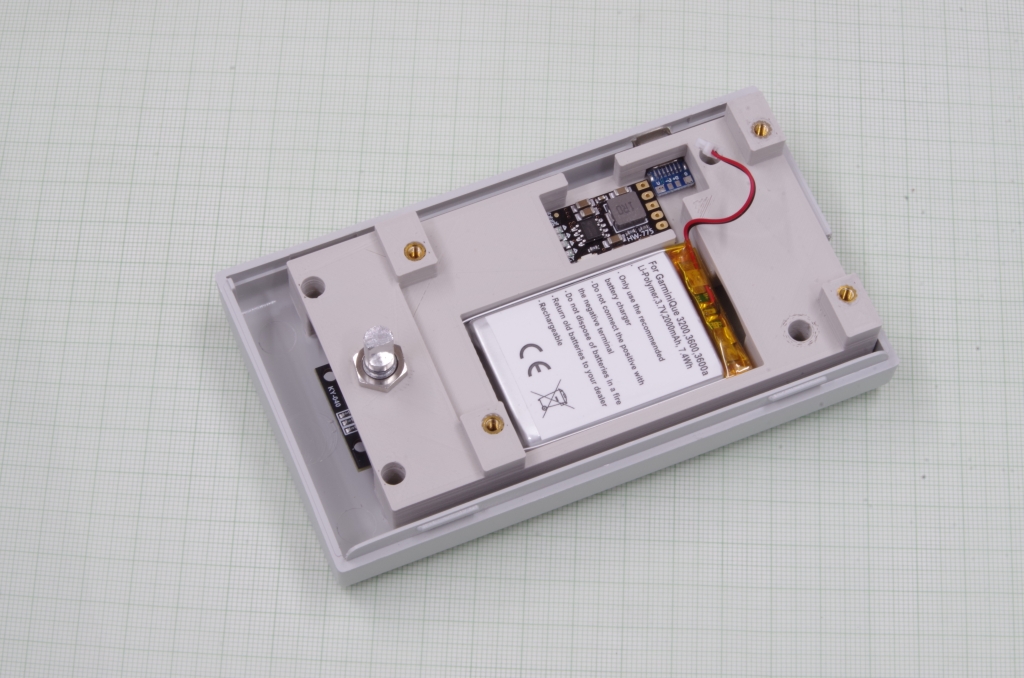

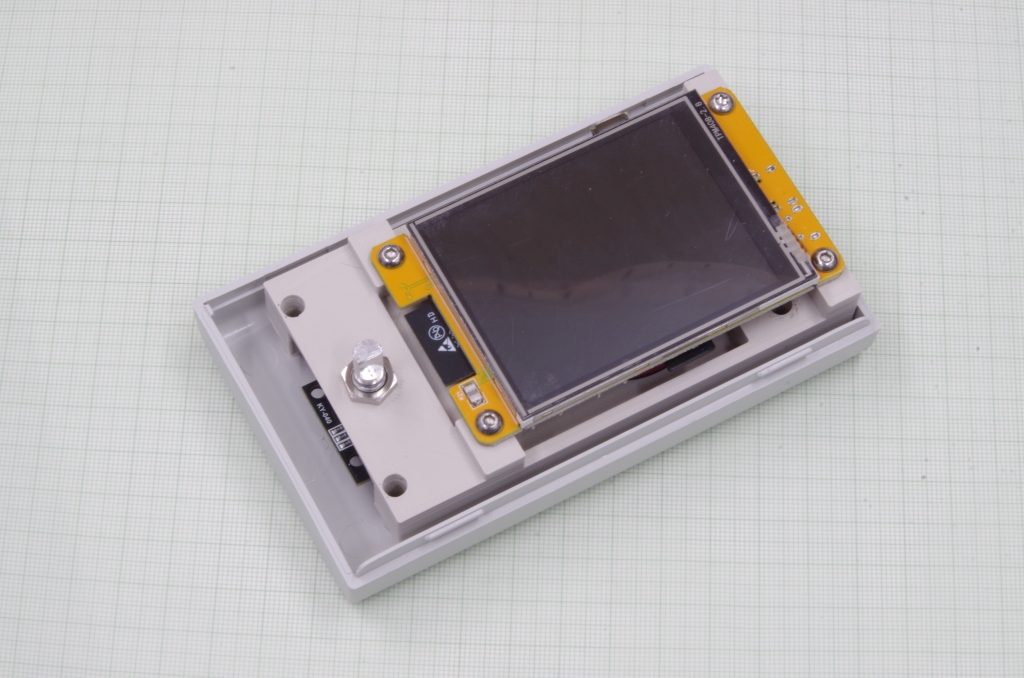

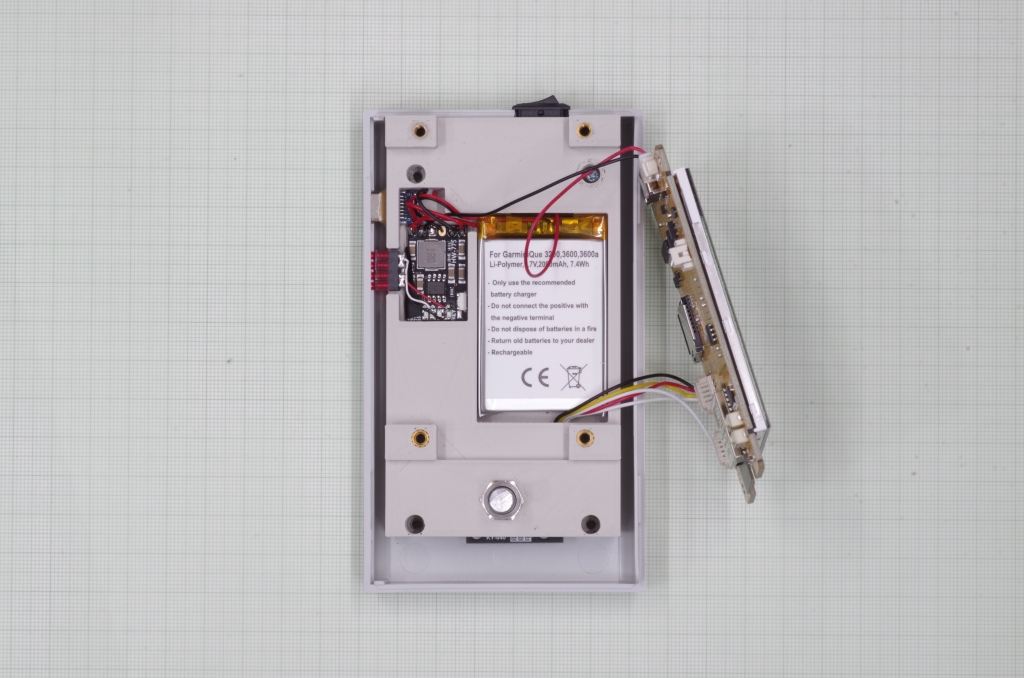

Montage der Teile, der Ladeanschluss ist eine USB-C Buchse mit Lötkontakten auf einer kleinen Platine (sowas gibt es bei EBAY).

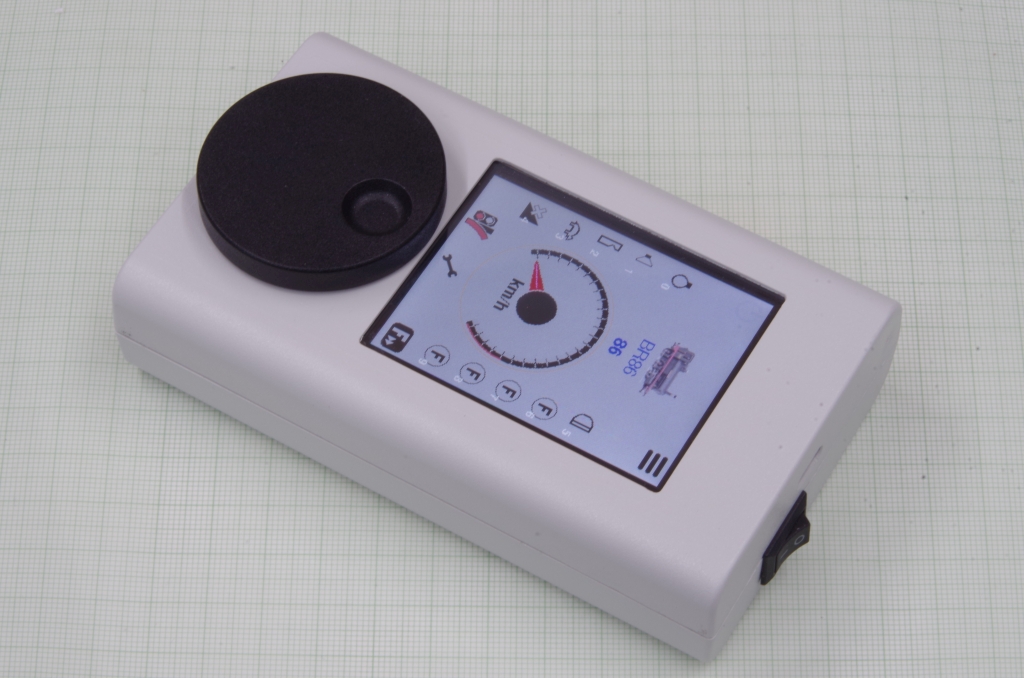

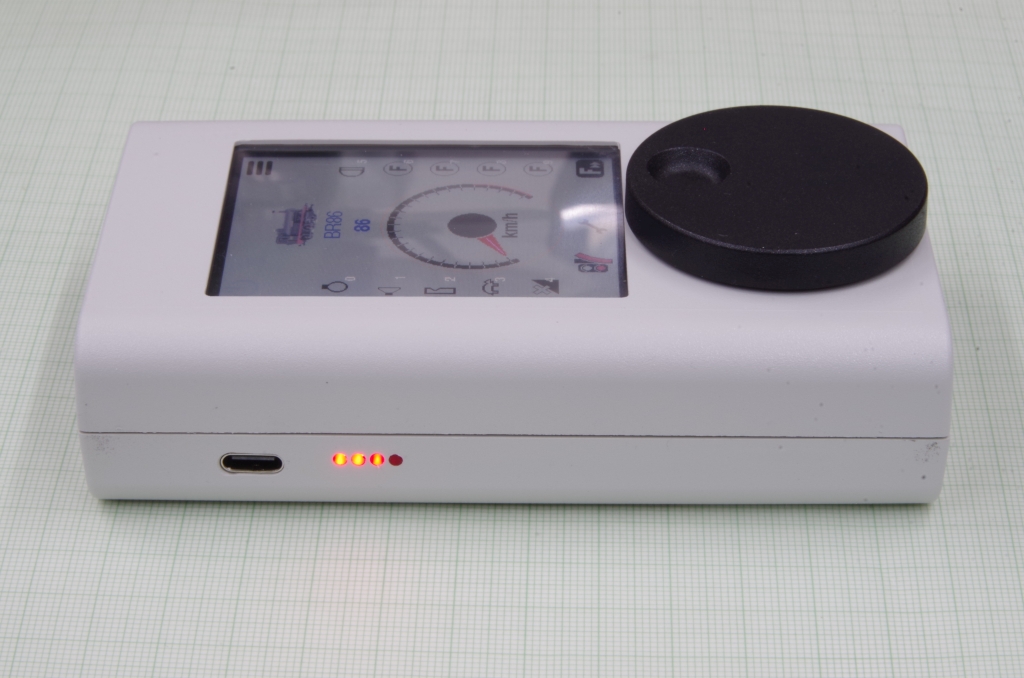

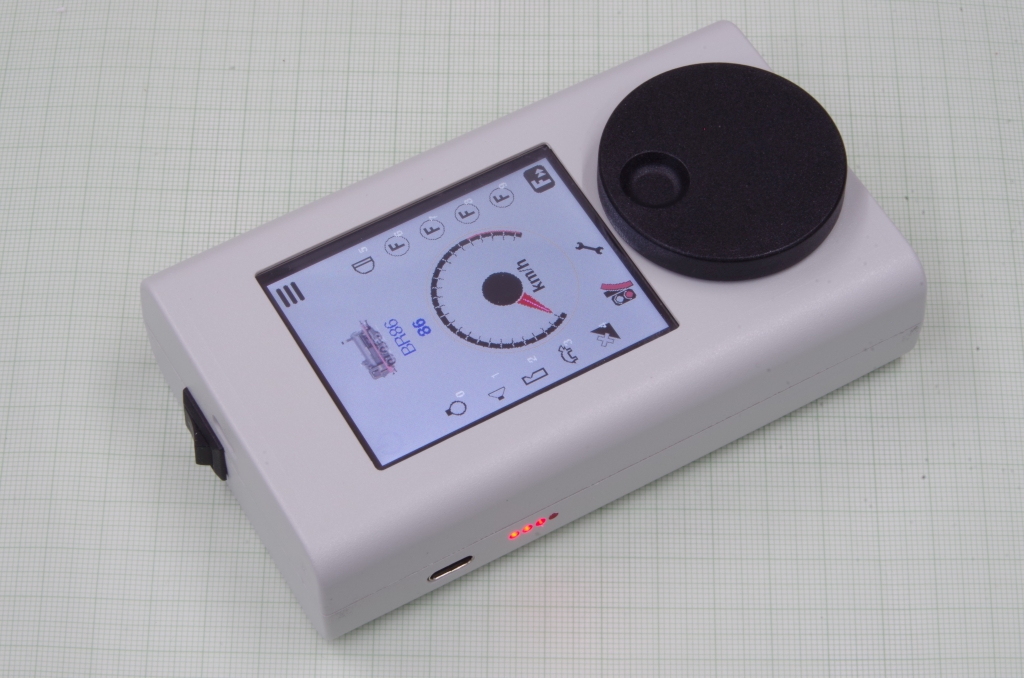

Der fertige WLAN Handregler.
Der Drehknopf ist von ALPS (ALPS 863002), gibt es bei Conrad, Artikel 715751.

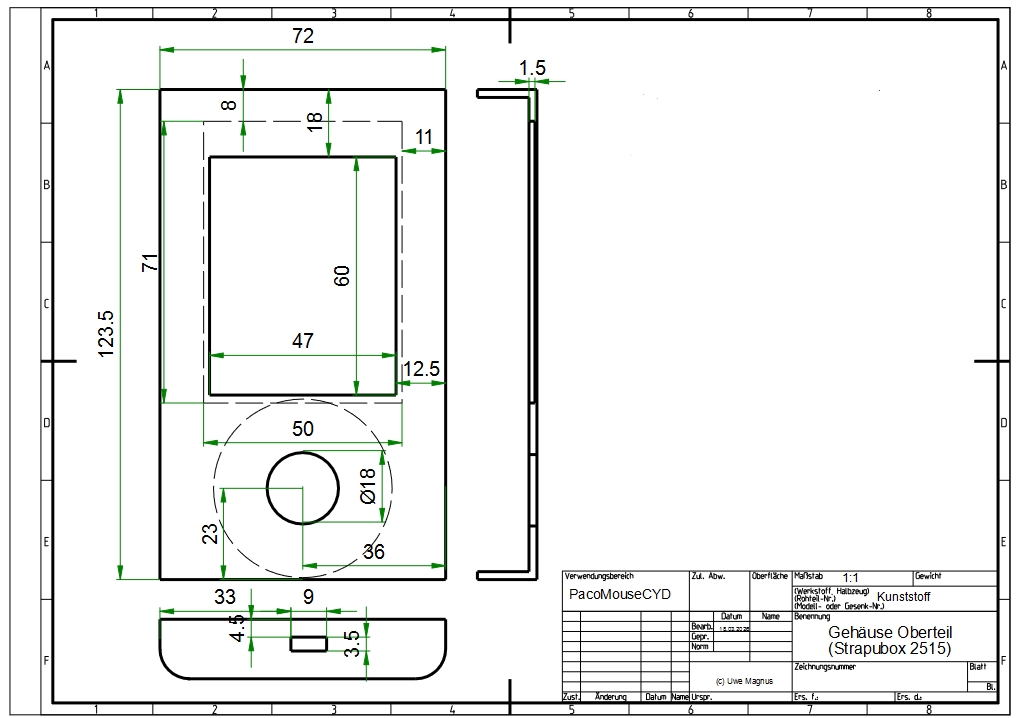

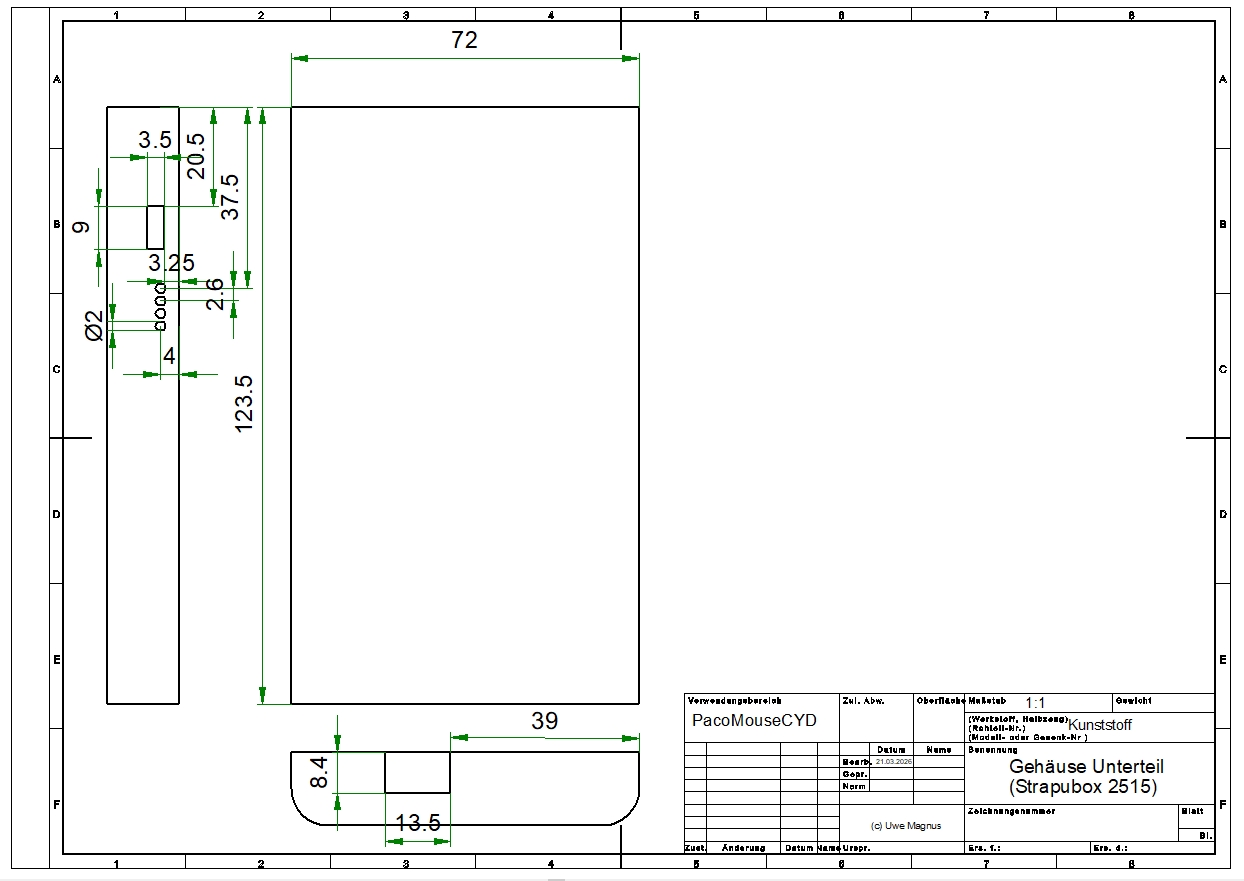

Hier die Zeichnungen für die Gehäusebearbeitung.
